SMARTSCAN_一般型安全光幕

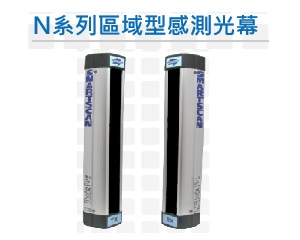

N系列安全光幕
• 對照式紅外線區域感測器,紅外線波長880nm
• 光軸間距:40mm(NA型),25mm(NB型)
• IP65/M12端子型接線/鋁擠型銀色烤漆
• CE認證/操作溫度0-50度C
• NPN電晶體輸出,輸出200mA
• PNP電晶體輸出,型號後面加-P
• 使用電流:基本40mA,每增加一光軸加8mA
• 保護高度(從75mm~1720mm)型式與種類多樣
• 一般型檢測距離1~3米
• 檢測距離1~7米(型號後面加L)
• 檢測距離4~12米(型號後面加L12)
• 檢測距離4~15米(型號後面加L15)
• PNP輸出型(型號後面加-P)
• 工作電壓:24VDC,±20%
• 請勿使用於沖剪類之危險機械

產品訂購型號:
• NA-4(檢測範圍3米)
• NA-4L(檢測範圍7米)
• NB-4(檢測範圍3米)
• NB-4L(檢測範圍7米)
• PNP電晶體輸出,型號後面加-P
• NA-12L12-P(12光軸數,光軸間距40mm,檢測範圍4-12米,PNP輸出)

NA-(檢測範圍3米),NPN電晶體輸出
• PNP電晶體輸出,型號後面加-P
• NA-4   保護長度197mm, 4光軸數,光軸間距40mm, 總長度215mm
• NA-6   保護長度277mm, 6光軸數,光軸間距40mm, 總長度295mm
• NA-8   保護長度357mm, 8光軸數,光軸間距40mm, 總長度375mm
• NA-12   保護長度517mm, 12光軸數,光軸間距40mm, 總長度535mm
• NA-16   保護長度677mm, 16光軸數,光軸間距40mm, 總長度695mm
• NA-20   保護長度837mm, 20光軸數,光軸間距40mm, 總長度855mm
• NA-24   保護長度997mm, 24光軸數,光軸間距40mm, 總長度1015mm
• NA-28   保護長度1157mm, 28光軸數,光軸間距40mm, 總長度1175mm
• NA-32   保護長度1317mm, 32光軸數,光軸間距40mm, 總長度1335mm
• NA-36   保護長度1477mm, 36光軸數,光軸間距40mm, 總長度1495mm
• NA-40   保護長度1637mm, 40光軸數,光軸間距40mm, 總長度1655mm
• NA-44   保護長度1797mm, 44光軸數,光軸間距40mm, 總長度1815mm

NB-(檢測範圍3米),NPN電晶體輸出
• PNP電晶體輸出,型號後面加-P
• NB-4   保護長度137mm, 4光軸數,光軸間距25mm, 總長度165mm
• NB-8   保護長度237mm, 8光軸數,光軸間距25mm, 總長度265mm
• NB-12   保護長度337mm, 12光軸數,光軸間距25mm, 總長度365mm
• NB-16   保護長度437mm, 16光軸數,光軸間距25mm, 總長度465mm
• NB-20   保護長度537mm, 20光軸數,光軸間距25mm, 總長度565mm
• NB-24   保護長度637mm, 24光軸數,光軸間距25mm, 總長度665mm
• NB-32   保護長度837mm, 32光軸數,光軸間距25mm, 總長度865mm
• NB-40   保護長度1037mm, 40光軸數,光軸間距25mm, 總長度1065mm
• NB-48   保護長度1237mm, 48光軸數,光軸間距25mm, 總長度1265mm
• NB-56   保護長度1437mm, 56光軸數,光軸間距25mm, 總長度1465mm
• NB-64   保護長度1637mm, 64光軸數,光軸間距25mm, 總長度1665mm

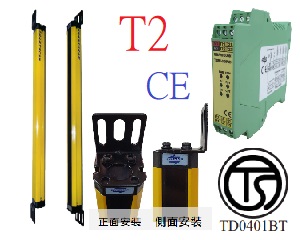

T2系列安全光幕
• 型式與種類:25mm/30mm/45mm/50mm
物體偵測解析能力供客戶各項需求
• 偵測範圍 0.5m ~10m
• IP66 防水防塵等級
• 具自我診斷與工作狀態指示
• 安裝與校準容易，抗外亂光性能佳
• IEC61496-1&IEC61496-2:TYPE2
• IEC62061 SIL1 & ISO13849-1 PLc
• 二組獨立安全輸出
(固態電晶體PNP開關:每組500mA/24VDC)
• 鋁擠型；黃色烤漆處理
• 品質穩定，價格優惠
• 適合一般小型工具機/自動化防護/機械手防護
• 工作電壓:24VDC/500mA,±20%
• T2系列可搭配TSRU-200-VD安全繼電器

產品訂購型號:
• T2系列可搭配:TSRU-200-VD安全繼電器
• T2A-S系列:(檢測範圍0.5~2.5米),光軸間距偵測解析能力45mm
• T2A-系列:(檢測範圍2~5.5米),光軸間距偵測解析能力45mm
• T2A-L系列:(檢測範圍4~10米),光軸間距偵測解析能力50mm
• T2B-S系列:(檢測範圍0.5~2.5米),光軸間距偵測解析能力30mm
• T2B-系列:(檢測範圍2~5.5米),光軸間距偵測解析能力30mm
• T2B-L系列:(檢測範圍4~10米),光軸間距偵測解析能力30mm
• T2C-S系列:(檢測範圍0.5~2.5米),光軸間距偵測解析能力25mm
• T2C-系列:(檢測範圍2~5.5米),光軸間距偵測解析能力25mm
• T2C-L系列:(檢測範圍4~10米),光軸間距偵測解析能力25mm

T2A-S系列:(檢測範圍0.5~2.5米),偵測解析能力45mm
T2系列可搭配:TSRU-200-VD安全繼電器
• T2A-4S   保護長度192mm, 4光軸數,光軸間距45mm, 總長度200mm
• T2A-8S   保護長度352mm, 8光軸數,光軸間距45mm, 總長度360mm
• T2A-12S   保護長度512mm, 12光軸數,光軸間距45mm, 總長度520mm
• T2A-16S   保護長度672mm, 16光軸數,光軸間距45mm, 總長度680mm
• T2A-20S   保護長度832mm, 20光軸數,光軸間距45mm, 總長度840mm
• T2A-24S   保護長度992mm, 24光軸數,光軸間距45mm, 總長度1000mm
• T2A-28S   保護長度1152mm, 28光軸數,光軸間距45mm, 總長度1160mm
• T2A-32S   保護長度1312mm, 32光軸數,光軸間距45mm, 總長度1320mm
• T2A-36S   保護長度1472mm, 36光軸數,光軸間距45mm, 總長度1480mm
• T2A-40S   保護長度1632mm, 40光軸數,光軸間距45mm, 總長度1640mm
• T2A-44S   保護長度1792mm, 44光軸數,光軸間距45mm, 總長度1800mm
• T2A-48S   保護長度1952mm, 44光軸數,光軸間距45mm, 總長度1960mm

T2A-系列:(檢測範圍2~5.5米),光軸間距偵測解析能力45mm
• T2A-4   保護長度192mm, 4光軸數,光軸間距45mm, 總長度200mm
• T2A-8   保護長度352mm, 8光軸數,光軸間距45mm, 總長度360mm
• T2A-12   保護長度512mm, 12光軸數,光軸間距45mm, 總長度520mm
• T2A-16   保護長度672mm, 16光軸數,光軸間距45mm, 總長度680mm
• T2A-20   保護長度832mm, 20光軸數,光軸間距45mm, 總長度840mm
• T2A-24   保護長度992mm, 24光軸數,光軸間距45mm, 總長度1000mm
• T2A-28   保護長度1152mm, 28光軸數,光軸間距45mm, 總長度1160mm
• T2A-32   保護長度1312mm, 32光軸數,光軸間距45mm, 總長度1320mm
• T2A-36   保護長度1472mm, 36光軸數,光軸間距45mm, 總長度1480mm
• T2A-40   保護長度1632mm, 40光軸數,光軸間距45mm, 總長度1640mm
• T2A-44   保護長度1792mm, 44光軸數,光軸間距45mm, 總長度1800mm
• T2A-48   保護長度1952mm, 44光軸數,光軸間距45mm, 總長度1960mm

T2A-L系列:(檢測範圍4~10米),光軸間距偵測解析能力50mm
• T2A-4L   保護長度195mm, 4光軸數,光軸間距50mm, 總長度200mm
• T2A-8L   保護長度355mm, 8光軸數,光軸間距50mm, 總長度360mm
• T2A-12L   保護長度515mm, 12光軸數,光軸間距50mm, 總長度520mm
• T2A-16L   保護長度675mm, 16光軸數,光軸間距50mm, 總長度680mm
• T2A-20L   保護長度835mm, 20光軸數,光軸間距50mm, 總長度840mm
• T2A-24L   保護長度995mm, 24光軸數,光軸間距50mm, 總長度1000mm
• T2A-28L   保護長度1155mm, 28光軸數,光軸間距50mm, 總長度1160mm
• T2A-32L   保護長度1315mm, 32光軸數,光軸間距50mm, 總長度1320mm
• T2A-36L   保護長度1475mm, 36光軸數,光軸間距50mm, 總長度1480mm
• T2A-40L   保護長度1635mm, 40光軸數,光軸間距50mm, 總長度1640mm
• T2A-44L   保護長度1795mm, 44光軸數,光軸間距50mm, 總長度1800mm
• T2A-48L   保護長度1955mm, 44光軸數,光軸間距50mm, 總長度1960mm

T2B-系列:(檢測範圍0.5~2.5米),光軸間距偵測解析能力30mm
• T2B-8S   保護長度230mm, 8光軸數,光軸間距30mm, 總長度290mm
• T2B-12S   保護長度330mm, 12光軸數,光軸間距30mm, 總長度390mm
• T2B-16S   保護長度430mm, 16光軸數,光軸間距30mm, 總長度490mm
• T2B-20S   保護長度530mm, 20光軸數,光軸間距30mm, 總長度590mm
• T2B-24S   保護長度630mm, 24光軸數,光軸間距30mm, 總長度690mm
• T2B-28S   保護長度730mm, 28光軸數,光軸間距30mm, 總長度790mm
• T2B-32S   保護長度830mm, 32光軸數,光軸間距30mm, 總長度890mm
• T2B-36S   保護長度930mm, 36光軸數,光軸間距30mm, 總長度990mm
• T2B-40S   保護長度1030mm, 40光軸數,光軸間距30mm, 總長度1090mm
• T2B-44S   保護長度1130mm, 44光軸數,光軸間距30mm, 總長度1190mm
• T2B-48S   保護長度1230mm, 48光軸數,光軸間距30mm, 總長度1290mm
• T2B-52S   保護長度1330mm, 52光軸數,光軸間距30mm, 總長度1390mm
• T2B-56S   保護長度1430mm, 56光軸數,光軸間距30mm, 總長度1490mm
• T2B-60S   保護長度1530mm, 60光軸數,光軸間距30mm, 總長度1590mm
• T2B-64S   保護長度1630mm, 64光軸數,光軸間距30mm, 總長度1690mm

T2B-系列:(檢測範圍2~5.5米),光軸間距偵測解析能力30mm
• T2B-8   保護長度230mm, 8光軸數,光軸間距30mm, 總長度290mm
• T2B-12   保護長度330mm, 12光軸數,光軸間距30mm, 總長度390mm
• T2B-16   保護長度430mm, 16光軸數,光軸間距30mm, 總長度490mm
• T2B-20   保護長度530mm, 20光軸數,光軸間距30mm, 總長度590mm
• T2B-24   保護長度630mm, 24光軸數,光軸間距30mm, 總長度690mm
• T2B-28   保護長度730mm, 28光軸數,光軸間距30mm, 總長度790mm
• T2B-32   保護長度830mm, 32光軸數,光軸間距30mm, 總長度890mm
• T2B-36   保護長度930mm, 36光軸數,光軸間距30mm, 總長度990mm
• T2B-40   保護長度1030mm, 40光軸數,光軸間距30mm, 總長度1090mm
• T2B-44   保護長度1130mm, 44光軸數,光軸間距30mm, 總長度1190mm
• T2B-48   保護長度1230mm, 48光軸數,光軸間距30mm, 總長度1290mm
• T2B-52   保護長度1330mm, 52光軸數,光軸間距30mm, 總長度1390mm
• T2B-56   保護長度1430mm, 56光軸數,光軸間距30mm, 總長度1490mm
• T2B-60   保護長度1530mm, 60光軸數,光軸間距30mm, 總長度1590mm
• T2B-64   保護長度1630mm, 64光軸數,光軸間距30mm, 總長度1690mm

T2B-L系列:(檢測範圍4~10米),光軸間距偵測解析能力30mm
• T2B-8L   保護長度230mm, 8光軸數,光軸間距30mm, 總長度290mm
• T2B-12L   保護長度330mm, 12光軸數,光軸間距30mm, 總長度390mm
• T2B-16L   保護長度430mm, 16光軸數,光軸間距30mm, 總長度490mm
• T2B-20L   保護長度530mm, 20光軸數,光軸間距30mm, 總長度590mm
• T2B-24L   保護長度630mm, 24光軸數,光軸間距30mm, 總長度690mm
• T2B-28L   保護長度730mm, 28光軸數,光軸間距30mm, 總長度790mm
• T2B-32L   保護長度830mm, 32光軸數,光軸間距30mm, 總長度890mm
• T2B-36L   保護長度930mm, 36光軸數,光軸間距30mm, 總長度990mm
• T2B-40L   保護長度1030mm, 40光軸數,光軸間距30mm, 總長度1090mm
• T2B-44L   保護長度1130mm, 44光軸數,光軸間距30mm, 總長度1190mm
• T2B-48L   保護長度1230mm, 48光軸數,光軸間距30mm, 總長度1290mm
• T2B-52L   保護長度1330mm, 52光軸數,光軸間距30mm, 總長度1390mm
• T2B-56L   保護長度1430mm, 56光軸數,光軸間距30mm, 總長度1490mm
• T2B-60L   保護長度1530mm, 60光軸數,光軸間距30mm, 總長度1590mm
• T2B-64L   保護長度1630mm, 64光軸數,光軸間距30mm, 總長度1690mm

T2C-S系列:(檢測範圍0.5~2.5米),光軸間距偵測解析能力25mm
• T2C-8S   保護長度185mm, 8光軸數,光軸間距25mm, 總長度216mm
• T2C-12S   保護長度265mm, 12光軸數,光軸間距25mm, 總長度196mm
• T2C-16S   保護長度345mm, 16光軸數,光軸間距25mm, 總長度376mm
• T2C-20S   保護長度425mm, 20光軸數,光軸間距25mm, 總長度456mm
• T2C-24S   保護長度505mm, 24光軸數,光軸間距25mm, 總長度536mm
• T2C-28S   保護長度585mm, 28光軸數,光軸間距25mm, 總長度616mm
• T2C-32S   保護長度665mm, 32光軸數,光軸間距25mm, 總長度696mm
• T2C-36S   保護長度745mm, 36光軸數,光軸間距25mm, 總長度776mm
• T2C-40S   保護長度825mm, 40光軸數,光軸間距25mm, 總長度856mm
• T2C-44S   保護長度905mm, 44光軸數,光軸間距25mm, 總長度936mm
• T2C-48S   保護長度985mm, 48光軸數,光軸間距25mm, 總長度1016mm
• T2C-52S   保護長度1065mm, 52光軸數,光軸間距25mm, 總長度1096mm
• T2C-56S   保護長度1145mm, 56光軸數,光軸間距25mm, 總長度1176mm
• T2C-60S   保護長度1225mm, 60光軸數,光軸間距25mm, 總長度1256mm
• T2C-64S   保護長度1305mm, 64光軸數,光軸間距25mm, 總長度1336mm

T2C-系列:(檢測範圍2~5.5米),光軸間距偵測解析能力25mm
• T2C-8   保護長度185mm, 8光軸數,光軸間距25mm, 總長度216mm
• T2C-12   保護長度265mm, 12光軸數,光軸間距25mm, 總長度196mm
• T2C-16   保護長度345mm, 16光軸數,光軸間距25mm, 總長度376mm
• T2C-20   保護長度425mm, 20光軸數,光軸間距25mm, 總長度456mm
• T2C-24   保護長度505mm, 24光軸數,光軸間距25mm, 總長度536mm
• T2C-28   保護長度585mm, 28光軸數,光軸間距25mm, 總長度616mm
• T2C-32   保護長度665mm, 32光軸數,光軸間距25mm, 總長度696mm
• T2C-36   保護長度745mm, 36光軸數,光軸間距25mm, 總長度776mm
• T2C-40   保護長度825mm, 40光軸數,光軸間距25mm, 總長度856mm
• T2C-44   保護長度905mm, 44光軸數,光軸間距25mm, 總長度936mm
• T2C-48   保護長度985mm, 48光軸數,光軸間距25mm, 總長度1016mm
• T2C-52   保護長度1065mm, 52光軸數,光軸間距25mm, 總長度1096mm
• T2C-56   保護長度1145mm, 56光軸數,光軸間距25mm, 總長度1176mm
• T2C-60   保護長度1225mm, 60光軸數,光軸間距25mm, 總長度1256mm
• T2C-64   保護長度1305mm, 64光軸數,光軸間距25mm, 總長度1336mm

T2C-L系列:(檢測範圍4~10米),光軸間距偵測解析能力25mm
• T2C-8L   保護長度185mm, 8光軸數,光軸間距25mm, 總長度216mm
• T2C-12L   保護長度265mm, 12光軸數,光軸間距25mm, 總長度196mm
• T2C-16L   保護長度345mm, 16光軸數,光軸間距25mm, 總長度376mm
• T2C-20L   保護長度425mm, 20光軸數,光軸間距25mm, 總長度456mm
• T2C-24L   保護長度505mm, 24光軸數,光軸間距25mm, 總長度536mm
• T2C-28L   保護長度585mm, 28光軸數,光軸間距25mm, 總長度616mm
• T2C-32L   保護長度665mm, 32光軸數,光軸間距25mm, 總長度696mm
• T2C-36L   保護長度745mm, 36光軸數,光軸間距25mm, 總長度776mm
• T2C-40L   保護長度825mm, 40光軸數,光軸間距25mm, 總長度856mm
• T2C-44L   保護長度905mm, 44光軸數,光軸間距25mm, 總長度936mm
• T2C-48L   保護長度985mm, 48光軸數,光軸間距25mm, 總長度1016mm
• T2C-52L   保護長度1065mm, 52光軸數,光軸間距25mm, 總長度1096mm
• T2C-56L   保護長度1145mm, 56光軸數,光軸間距25mm, 總長度1176mm
• T2C-60L   保護長度1225mm, 60光軸數,光軸間距25mm, 總長度1256mm
• T2C-64L   保護長度1305mm, 64光軸數,光軸間距25mm, 總長度1336mm

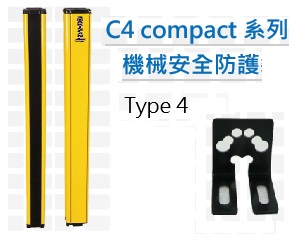

• C4 compact 四級安全保護光幕
• Type 4 ( IEC 61496-1、IEC 61496-2 )
• IEC62061 SIL3 & ISO13849-1 PLe
• 解析度:30mm/40mm/45mm/50mm
• 偵測長度:180mm~2440mm
• 檢測距離:0.5m ~ 10m
• 從0°C ~ +50°C的工作環境溫度
• 防護等級 Ip65, 二點PNP獨立輸出接點
• 光幕端接線接頭:直接出線5米/分離出線
• 具光幕接收信號強度指示的七段顯示器
• 安全性能與等級可適用於各類危險機械
• 如:沖/剪/摺床等工作機械上,符合安全法規

產品訂購型號:

鋁合金安全保護光幕訂購型號: 檢測距離:0.5m ~ 5m
• C4B-6 保護長度180mm, 6光軸數,光軸間距30mm, 檢測範圍5米
• C4B-12 保護長度330mm, 12光軸數,光軸間距30mm, 檢測範圍5米
• C4B-18 保護長度480mm, 18光軸數,光軸間距30mm, 檢測範圍5米
• C4B-24 保護長度630mm, 24光軸數,光軸間距30mm, 檢測範圍5米
• C4B-30 保護長度780mm, 30光軸數,光軸間距30mm, 檢測範圍5米
• C4B-36 保護長度930mm, 36光軸數,光軸間距30mm, 檢測範圍5米
• C4B-42 保護長度1080mm, 42光軸數,光軸間距30mm, 檢測範圍5米
• C4B-48 保護長度1230mm, 48光軸數,光軸間距30mm, 檢測範圍5米
• C4B-54 保護長度1380mm, 54光軸數,光軸間距30mm, 檢測範圍5米
• C4B-60 保護長度1530mm, 60光軸數,光軸間距30mm, 檢測範圍5米
• C4B-66 保護長度1680mm, 66光軸數,光軸間距30mm, 檢測範圍5米
• C4B-72 保護長度1830mm, 72光軸數,光軸間距30mm, 檢測範圍5米
• C4B-78 保護長度1980mm, 78光軸數,光軸間距30mm, 檢測範圍5米
• C4B-84 保護長度2130mm, 84光軸數,光軸間距30mm, 檢測範圍5米
• C4B-90 保護長度2280mm, 90光軸數,光軸間距30mm, 檢測範圍5米
• C4B-96 保護長度2430mm, 96光軸數,光軸間距30mm, 檢測範圍5米

鋁合金安全保護光幕訂購型號: 檢測距離:3m ~ 10m
• C4B-6L 保護長度190mm, 6光軸數,光軸間距40mm, 檢測範圍10米
• C4B-12L 保護長度340mm, 12光軸數,光軸間距40mm, 檢測範圍10米
• C4B-18L 保護長度490mm, 18光軸數,光軸間距40mm, 檢測範圍10米
• C4B-24L 保護長度640mm, 24光軸數,光軸間距40mm, 檢測範圍10米
• C4B-30L 保護長度790mm, 30光軸數,光軸間距40mm, 檢測範圍10米
• C4B-36L 保護長度940mm, 36光軸數,光軸間距40mm, 檢測範圍10米
• C4B-42L 保護長度1090mm, 42光軸數,光軸間距40mm, 檢測範圍10米
• C4B-48L 保護長度1240mm, 48光軸數,光軸間距40mm, 檢測範圍10米
• C4B-54L 保護長度1390mm, 54光軸數,光軸間距40mm, 檢測範圍10米
• C4B-60L 保護長度1540mm, 60光軸數,光軸間距40mm, 檢測範圍10米
• C4B-66L 保護長度1690mm, 66光軸數,光軸間距40mm, 檢測範圍10米
• C4B-72L 保護長度1840mm, 72光軸數,光軸間距40mm, 檢測範圍10米
• C4B-78L 保護長度1990mm, 78光軸數,光軸間距40mm, 檢測範圍10米
• C4B-84L 保護長度2140mm, 84光軸數,光軸間距40mm, 檢測範圍10米
• C4B-90L 保護長度2290mm, 90光軸數,光軸間距40mm, 檢測範圍10米
• C4B-96L 保護長度2440mm, 96光軸數,光軸間距40mm, 檢測範圍10米
