OPTEX_雷射檢測器

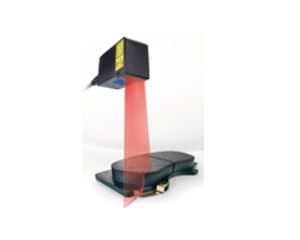

• LS-物件高度與寬度雷射檢測器
• 物件形狀用雷射光柵快速
• 高精度測量
• 透過標準配備所附的PC軟體來操作
• 搭載補正功能的位置差距的輪廓校正功能
• 直線性:Z軸±0.1%of F.S.
• 重覆精度: 2μm
• 內建RS485,4-20mA輸出
• 測量距離:100±25mm
• 雷射級:Class2,紅色半導體雷射
• 點尺寸:0.3×32mm
• 受光範圍:寬度17mm(距離75mm)～
寬度27mm(距離125mm時)
• 輸入電壓24VDC
• 外觀尺寸:94.5*60*40mm

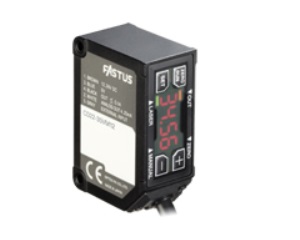

• CD22-雷射位移檢測器
• 具有高精度、高性能及緊湊性機型
• 業界上體積最小、體積最輕
• 採用新型的混合透鏡光學原理
• 有效抑制安裝位置的偏移
• 溫度導致對測量的誤差
• 內置3位元數顯的顯示面板
• 採樣週期自動調整功能
• 檢測異常報警HOLD功能
• 直線性:±0.1%of F.S.
• 採樣:500μs/1000μs/2000μs/4000μs/AUTO
• 0-10V或4-20mA輸出
• Ip67保護構造
• 雷射級:Class2,紅色半導體雷射
• 產品區分:出線2米型和接頭輸出型
• 接頭型連接線另購DOL-1205-G02M長度2米
• 輸入電壓24VDC
• 外觀尺寸:44.5*31*17.8mm

產品訂購型號

以下產品: 直接出線型2米(另外有接頭型,型號後加M12,連接線另購)
• CD22-15A    檢測範圍15±5mm,解析度1μm,輸出4-20mA,精確度±0.1% F.S
        光點0.5*0.7mm,溫度影響±0.02%/℃ F.S.
• CD22-35A    檢測範圍35±15mm,解析度6μm,輸出4-20mA,精確度±0.1% F.S
        光點0.5*0.7mm,溫度影響±0.02%/℃ F.S.
• CD22-100A    檢測範圍100±50mm,解析度20μm,輸出4-20mA,精確度±0.1% F.S
        光點0.48*0.8mm,溫度影響±0.02%/℃ F.S.

以下產品: 直接出線型2米(另外有接頭型,型號後加M12,連接線另購)
• CD22-15V    檢測範圍15±5mm,解析度1μm,輸出0-10Vdc,精確度±0.1% F.S
        光點0.5*0.7mm,溫度影響±0.02%/℃ F.S.
• CD22-35V    檢測範圍35±15mm,解析度6μm,輸出0-10Vdc,精確度±0.1% F.S
        光點0.5*0.7mm,溫度影響±0.02%/℃ F.S.
• CD22-100V    檢測範圍100±50mm,解析度20μm,輸出0-10Vdc,精確度±0.1% F.S
        光點0.48*0.8mm,溫度影響±0.02%/℃ F.S.

範例: 電子零件有無凸起的檢測,,電池電極的厚度檢測
  檢測橡膠帶的拉緊下垂程度,板材的厚度檢測,零件的高度測量

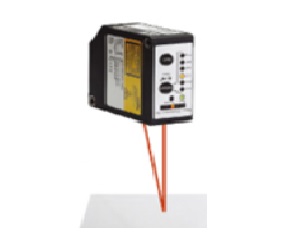

產品訂購型號

• CD33-30NA    檢測範圍30 ±4mm,解析度2μm,輸出4-20mA,精確度±0.1% F.S
        光點0.1*0.1mm,溫度影響±0.08%/℃ F.S.
• CD33-50NA    檢測範圍50 ±10mm,解析度5μm,輸出4-20mA,精確度±0.1% F.S
        光點0.5*0.1mm,溫度影響±0.08%/℃ F.S.
• CD33-85NA    檢測範圍85 ±20mm,解析度10μm,輸出4-20mA,精確度±0.1% F.S
        光點0.75*1.25mm,溫度影響±0.08%/℃ F.S.
• CD33-120NA    檢測範圍120 ±60mm,解析度30μm,輸出4-20mA,精確度±0.1% F.S
        光點1.0*1.5mm,溫度影響±0.08%/℃ F.S.

• CD33-30NV    檢測範圍30 ±4mm,解析度2μm,輸出0-10Vdc,精確度±0.1% F.S
        光點0.1*0.1mm,溫度影響±0.08%/℃ F.S.
• CD33-50NV    檢測範圍50 ±10mm,解析度5μm,輸出0-10Vdc,精確度±0.1% F.S
        光點0.5*0.1mm,溫度影響±0.08%/℃ F.S.
• CD33-85NV    檢測範圍85 ±20mm,解析度10μm,輸出0-10Vdc,精確度±0.1% F.S
        光點0.75*1.25mm,溫度影響±0.08%/℃ F.S.
• CD33-120NV    檢測範圍120 ±60mm,解析度30μm,輸出0-10Vdc,精確度±0.1% F.S
        光點1.0*1.5mm,溫度影響±0.08%/℃ F.S.

範例: 電子零件有無凸起的檢測,,電池電極的厚度檢測
  檢測橡膠帶的拉緊下垂程度,板材的厚度檢測,零件的高度測量
