WEINTEK_人機介面

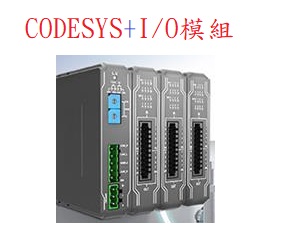

• iR系列CODESYS(PLC)+I/O模組

• CODESYS符合IEC61131-3,PLC控制架構
• 將高性能cMT人機及CODESYS控制系統完美結合
• 藉由雙核心CPU運行兩個獨立的作業系統
• 多元的整合功能,
• 例如直接連接資料庫/OPC-UA/MQTT
• 可用FBD/LD/IL/ST/SFC/CFC等不同語言進行控制
• 不再需要額外的PLC，應用上更有彈性
• 專用乙太網路與CAN-bus
• 位元操作僅需約10ns,媲美中高階控制器系統效能
• 支援豐富的圖庫與超過300種的通訊協議
• 可以搭配其他廠家的I/O模組使用
• 支援MQTT與OPC-UA
• 可使用 EasyAccess 2.0 遠端存取服務
• iR系列產品模組化彈性設計
• 支援CANopen以及MODBUS (TCP/IP)
• 搭載IBUS高效率通訊架構
• 插入式IO接點,插入式IO接點

訂購型號:iR系列CODESYS(PLC)+I/O模組

• iR-COP      連接CANopen模組
• iR-ETN      連接 Modbus-TCP/IP模組

• iR-AI04-VI     類比輸入(4通道)
• iR-AQ04-VI     類比輸出(4通道)
• iR-AM06-VI     類比輸入(4通道)+類比輸出(2通道)
• iR-AI04-TR     溫度輸入(4通道)

• iR-DM16-P      8點NPN/PNP共用輸入與8點PNP輸出模組
• iR-DM16-N      8點NPN/PNP共用輸入與8點NPN輸出模組
• iR-DQ08-R      8點繼電器型輸出模組
• iR-DQ16-N      16點NPN輸出模組
• iR-DQ16-P      16點PNP輸出模組
• iR-DI16K      8點NPN/PNP輸入共用模組

• iR系列乙太網路遠端 I/O 模組

• CODESYS符合IEC61131-3,PLC控制架構
• 將高性能cMT人機及CODESYS控制系統完美結合
• 藉由雙核心CPU運行兩個獨立的作業系統
• CODESYS可用FBD/LD/IL/ST/SFC/CFC等不同語言控制
• 不再需要額外的PLC，應用上更有彈性

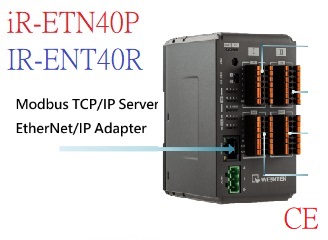

• iR-ETN40內建支援MODBUS_TCP/IP 伺服器
• iR-ETN40內建支援 EtherNet/IP 適配器協議
• iR-ETN40P/40R高速應用提供4個高速輸入
   高速輸入配置高速計數器使用20kHz最多4個
   或 A/B 相編碼器使用10 kHz最多2組
• iR-ETN40P還提供2個高速輸出
   例如CW/CCW脈衝和脈衝+方向
• iR-ETN40P提供24個數位輸入和16個電晶體輸出
• iR-ETN40R提供24個數位輸入和16個繼電器輸出
• iR-ETN40使用電壓DC24V±20%,530mA
• 外觀尺寸64*109*81mm
• 插入式IO接點

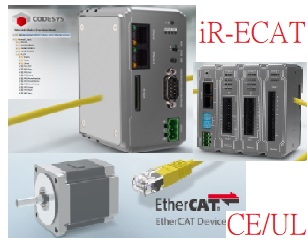

• iR系列乙太網路EtherCAT模組

• CODESYS符合IEC61131-3,PLC控制架構
• 將高性能cMT人機及CODESYS控制系統完美結合
• cMTX系列的乙太網路連接埠即可變成EtherCAT主機站
• CODESYS提供自動EtherCAT掃描功能
• 藉由雙核心CPU運行兩個獨立的作業系統
• CODESYS可用FBD/LD/IL/ST/SFC/CFC等不同語言控制
• 可連接iR_IO模組使用，應用上更有彈性
• CODESYS充當EtherCAT主站，
iR-ECAT充當EtherCAT從站
• Weintek提供了PLCopen標準建構的運動控制功能塊庫
• 適用軟體CODESYS韌體20200401.394與 Weintek_CODESYS_
and_RemoteIO_1.0.0.255.package或更高版本
• iR-ETN40使用電壓DC24V±20%,100mA
• 外觀尺寸27*109*81mm

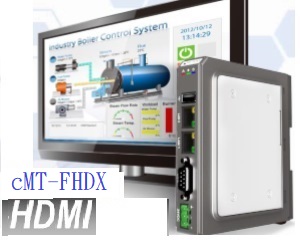

顯示器: 自行選購搭配市售觸控電腦螢幕
業界首創,創新分離概念,開創新視野
Full-HD1080-HDMI-高解析度輸出
支援自訂解析度 16:9 / 4:3 LCD 顯示器
顛覆傳統螢幕加主機硬體組合
可以搭配市售HDMI各種尺寸觸控電視螢幕
支援 MPI 187.5Km
觸控電腦解析度: 1920x1080
記憶體: 儲存4GB / RAM 1GB
處理器: 採用快速Quad-core 32Bit RISC 1.6GHz
USB Host插槽: USB2.0 *1
萬年曆: 內建
內建網路LAN1:支援10/100/1000M
內建網路LAN2:支援10/100M
COM1: RS232
COM2: RS485-2W/4W
COM3: RS485-2W
輸入電源: DC24V±20%, 230mA
外觀尺寸: 130 * 115 * 29.8 mm
重量: 0.24 Kg
訂購型號: cMT-FHDX

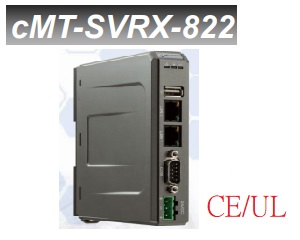

顯示器: 可以自行選購搭配市售APPLE平板使用
直接於APPLE平板下載專用APP程式連接使用
或搭配WEINTEK專用平板顯示器(另售)
業界首創,創新分離概念,開創新視野
內建:外網雲端連線EasyAccess2.0
支援 OPC UA 伺服器
1920*1080解析度輸出
顛覆傳統螢幕型人機硬體組合
鋁軌式固定安裝,無風扇冷卻系統
二個網路介面,支援E-MAIL功能
可連接SD/SDHC卡使用,CE認證
支援 MPI 187.5Km
主機板塗布保護
CE認證
螢幕顯示解析度: 1920*1080
記憶體: 儲存4GB / RAM 1GB
處理器: 採用四核心RISC中央處理器
USB Host插槽: USB2.0 *1
SD卡插槽:內建
萬年曆: 內建
內建網路介面,10/100 *1
內建網路介面,10/100/1000M *1
COM1: RS232
COM2: RS485-2W/4W
COM3: RS485-2W
輸入電源: DC24V±20%, 850mA
外觀尺寸: 29.8 * 130 * 115 mm
重量: 0.24 Kg
訂購型號: cMT-SVRX-822

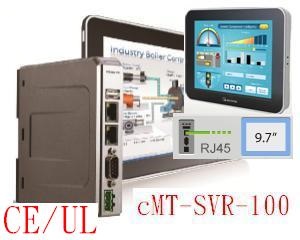

顯示器: 可以自行選購搭配市售APPLE平板使用
直接於APPLE平板下載專用APP程式連接使用
或搭配WEINTEK專用平板顯示器(另售)
業界首創,創新分離概念,開創新視野
1024*768解析度輸出
顛覆傳統螢幕型人機硬體組合
鋁軌式固定安裝,無風扇冷卻系統
二個網路介面,支援E-MAIL功能
可連接SD/SDHC卡使用,CE認證
支援 MPI 187.5Km
CE認證
螢幕顯示解析度: 1024*768
記憶體: 儲存256MB / RAM 256MB
處理器: 採用快速Cortwx-A8處理器600MHz
USB Host插槽: USB2.0 *1
萬年曆/SD卡: 內建
內建網路介面,10/100/1000M
COM1: RS232
COM2: RS485-2W/4W
COM3: RS485-2W
輸入電源: DC24V±20%, 230mA
外觀尺寸: 130 * 115 * 27 mm
重量: 0.18 Kg
訂購型號: cMT-SVR-100

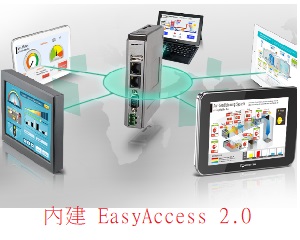

顯示器: 可以自行選購搭配市售APPLE平板使用
主機內建EasyAccess2.0遠端監控功能
直接於APPLE平板下載專用APP程式連接使用
或搭配WEINTEK專用平板顯示器(另售)
業界首創,創新分離概念,開創新視野
1024*768解析度輸出
顛覆傳統螢幕型人機硬體組合
鋁軌式固定安裝,無風扇冷卻系統
二個網路介面,支援E-MAIL功能
可連接SD/SDHC卡使用,CE認證
支援 MPI 187.5Km
CE認證
螢幕顯示解析度: 1024*768
記憶體: 儲存256MB / RAM 256MB
處理器: 採用快速Cortwx-A8處理器600MHz
USB Host插槽: USB2.0 *1
萬年曆/SD卡: 內建
內建網路介面,10/100/1000M
COM1: RS232
COM2: RS485-2W/4W
COM3: RS485-2W
輸入電源: DC24V±20%, 230mA
外觀尺寸: 130 * 115 * 27 mm
重量: 0.18 Kg
訂購型號: cMT-SVR-102

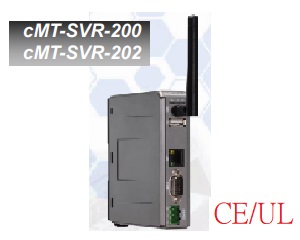

顯示器: 可以自行選購搭配市售APPLE平板使用
直接於APPLE平板下載專用APP程式連接使用
或搭配WEINTEK專用平板顯示器(另售)
業界首創,創新分離概念,開創新視野
1024*768解析度輸出
顛覆傳統螢幕型人機硬體組合
鋁軌式固定安裝,無風扇冷卻系統
一個網路介面,支援E-MAIL功能
可連接SD/SDHC卡使用,CE認證
支援 MPI 187.5Km
CE認證
WiFi功能:內建
螢幕顯示解析度: 1024*768
記憶體: 儲存256MB / RAM 256MB
處理器: 採用快速Cortwx-A8處理器600MHz
USB Host插槽: USB2.0 *1
SD卡插槽:內建
萬年曆: 內建
內建網路介面,10/100/1000M*1
COM1: RS232
COM2: RS485-2W/4W
COM3: RS485-2W
輸入電源: 10.5~28VDC, 450mA
外觀尺寸: 27 * 130 * 115 mm
重量: 0.18 Kg
訂購型號: cMT-SVR-200

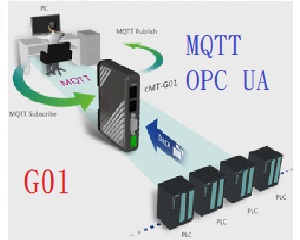

工業物聯網-有線網路智慧型閘道轉換器
支援 OPC UA
支援 MQTT
支援 MODBUS TCP/IP 閘道功能
薄型輕量設計並可使用鋁軌固定
無風扇冷卻系統,IP20
內建 256 MB 儲存記憶體
支援 MPI 187.5K
內建隔離式電源

記憶體: 儲存256MB/RAM256MB
處理器: 採用快速Cortwx-A8處理器600MHz
USB Host插槽: 無
網路介面LAN-1,10/100/1000M
網路介面LAN-2,10/100
COM1: RS232
COM2: RS485-2W/4W
COM3: RS485-2W
輸入電源: DC24V±20%,230mA
外觀尺寸: 109*81*27mm
重量: 0.14Kg
訂購型號: cMT-G01

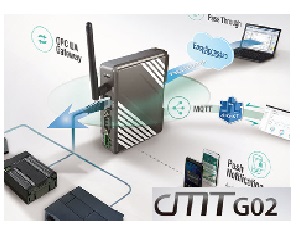

工業物聯網-無線WiFi網路智慧型閘道轉換器
支援 Wi-Fi 802.11 b/g/n 無線網路
支援 OPC UA
支援 MQTT
支援 MODBUS TCP/IP 閘道功能
薄型輕量設計並可使用鋁軌固定
無風扇冷卻系統,IP20
內建 256 MB 儲存記憶體
支援 MPI 187.5K
內建隔離式電源

記憶體: 儲存256MB/RAM256MB
處理器: 採用快速Cortwx-A8處理器600MHz
USB Host插槽: 無
網路介面LAN-2,10M/100M
COM1: RS232
COM2: RS485-2W/4W
COM3: RS485-2W
輸入電源: DC10.5-28V,230mA
外觀尺寸: 109*81*27mm
重量: 0.14Kg
訂購型號: cMT-G02

工業物聯網-序列埠閘道信號橋接轉換器
支援將PLC轉換成OPC UA /MQTT通訊格式
支援 MODBUS TCP/IP 閘道功能,並可發送Mail
薄型輕量設計並可使用鋁軌固定,IP20等級
可使用於各廠牌人機與PLC間,將系統連接IIoT
無需更改現有PLC與HMI程式輕鬆連接物聯網
支援SQL資料庫,網頁設定, 內建隔離式電源
支援威綸科技遠端監控EasyAccess 2.0軟體
內建隔離式電源

記憶體: 儲存256MB/RAM256MB
處理器: 採用快速ARM RISC 528MHz
USB Host插槽: 無
網路介面LAN輸入: 無
COM1=RS232/RS422/RS485
COM2=RS232/RS422/RS485
網路LAN輸出: 10M/100M/1000M *1
輸入電源: DC10.5-28V,230mA
外觀尺寸: 109*81*27mm
重量: 0.14Kg
訂購型號: cMT-G03

工業物聯網-網路埠閘道信號橋接轉換器
支援將PLC轉換成OPC UA /MQTT通訊格式
支援 MODBUS TCP/IP 閘道功能,並可發送Mail
薄型輕量設計並可使用鋁軌固定,IP20等級
可使用於各廠牌人機與PLC間,將系統連接IIoT
無需更改現有PLC與HMI程式輕鬆連接物聯網
支援SQL資料庫,網頁設定, 內建隔離式電源
支援威綸科技遠端監控EasyAccess 2.0軟體
內建隔離式電源

記憶體: 儲存256MB/RAM256MB
處理器: 採用快速ARM RISC 528MHz
USB Host插槽: 無
網路介面LAN輸入: 10M/100M *2
COM1=無
COM2=無
網路LAN輸出: 10M/100M/1000M *1
輸入電源: DC10.5-28V,230mA
外觀尺寸: 109*81*27mm
重量: 0.14Kg
訂購型號: cMT-G04

SECS/GEM-網路埠閘道信號橋接轉換器
支援SECS/GEM通訊格式
支援OPC UA通訊格式
支援MQTT通訊格式
支援MODBUS TCP/IP 閘道功能,並可發送Mail
支援MPI 187.5K通訊格式薄型輕量設計並可使用鋁軌固定,IP20等級
可使用於各廠牌人機與PLC間,將系統連接IIoT
無需更改現有PLC與HMI程式輕鬆連接物聯網
支援SQL資料庫,網頁設定, 內建隔離式電源
支援威綸科技遠端監控EasyAccess 2.0軟體
支援CE認證

記憶體: 儲存256MB/RAM256MB
處理器: 採用快速32Bit RISC 600MHz
USB Host插槽: USB2.0*1
網路介面: 10/100/1000M *2
SD/SDHC卡插槽:內建
COM1=RS232
COM2=RS422/RS485
COM3=RS485
輸入電源: DC24V,230mA
外觀尺寸: 130*115*27mm
重量: 0.18Kg
訂購型號: cMT-G05

SECS/GEM-WiFi埠閘道信號橋接轉換器
支援SECS/GEM通訊格式
支援OPC UA通訊格式
支援MQTT通訊格式
支援MODBUS TCP/IP 閘道功能,並可發送Mail
支援MPI 187.5K通訊格式薄型輕量設計並可使用鋁軌固定,IP20等級
可使用於各廠牌人機與PLC間,將系統連接IIoT
無需更改現有PLC與HMI程式輕鬆連接物聯網
支援SQL資料庫,網頁設定, 內建隔離式電源
支援威綸科技遠端監控EasyAccess 2.0軟體
支援CE認證

記憶體: 儲存256MB/RAM256MB
處理器: 採用快速32Bit RISC 600MHz
USB Host插槽: USB2.0*1
網路介面: 10/100/1000M *1
WiFi介面:802.11b/11g/11n *1
SD/SDHC卡插槽:內建
COM1=RS232
COM2=RS422/RS485
COM3=RS485
輸入電源: DC10.5~28V,450mA
外觀尺寸: 130*115*27mm
重量: 0.18Kg
訂購型號: cMT-G06

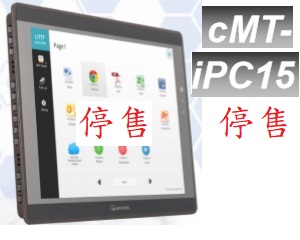

顯示器: 4:3顯示16.2M色顯示器
主機板提供塗層保護功能
無風扇冷卻系統,內建電源隔離
鋁合金外殼,MEMA4/IP65前面板防護
使用作業系統:WIN-7/WIN-8/WIN10(另購)
可搭配威綸EasyLauncher/cMT-Viewer使用
操作環境溫度:0~50度C
解析度: 1024*768-TFT/LED (CE/UL)
背光燈: LED / 50000 hr
記憶體: 快閃記憶體32GB (SSD)
動態記憶體4GB
處理器: Intel Atom E3827
USB Host插槽: USB 2.0 *2
USB Host插槽: USB 3.0 *1
SD卡插槽:內建SD/SDHC/SDXC
聲音輸出: 內建
網路介面: 10M/100M/1000M *2
萬年曆功能: 內建,使用類比式觸控面板
COM介面: 無
外觀尺寸: W366*H293*D54.2mm
開孔尺寸: W352*H279mm
輸入電源: DC24V/2A
重量:2.76Kg
訂購型號: cMT-iPC15

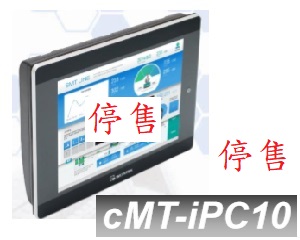

顯示器: 4:3顯示262K色顯示器
主機板提供塗層保護功能
無風扇冷卻系統,內建電源隔離
MEMA4/IP65前面板防護
使用作業系統:WIN-7/WIN-8/WIN10(另購)
可搭配威綸EasyLauncher/cMT-Viewer使用
操作環境溫度:0~50度C
解析度: 1024*768-TFT/LED (CE/UL)
背光燈: LED / 30000 hr
記憶體: 快閃記憶體32GB (SSD)
動態記憶體4GB
處理器: Intel Atom E3827
USB Host插槽: USB 2.0 *2
USB Host插槽: USB 3.0 *1
SD卡插槽:內建SD/SDHC/SDXC
聲音輸出: 內建
網路介面: 10M/100M/1000M *2
萬年曆功能: 內建,使用類比式觸控面板
COM介面: 無
外觀尺寸: W260.6*H203.1*D44.5mm
開孔尺寸: W250*H192mm
輸入電源: DC24V/1.5A
重量:1.1Kg
訂購型號: cMT-iPC10

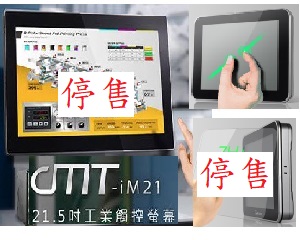

高解析度-21.5吋工業級嵌入式觸控螢幕
強化玻璃,使用電容式觸控面板
面板安裝或VESA壁掛架100*100mm
操作溫度:0~50度
隔離式電源
支援兩指觸控,IP65防護等級
支援HDMI輸入
可連接CMT-HDMI或電腦使用
解析度: Full-HD/1920*1080(CE)
顯示器: 16.7M色顯示器
背光燈: LED/30000 hr
主機板塗裝保護
亮度:250/對比:1000:1
USB Host插槽: USB 2.0*1
USB Client插槽:Micro USB2.0 *1
外觀尺寸:W546*H354*D56.2mm
開孔尺寸:W532*H340mm
輸入電源:DC24V±20%,1.56A
重量:4.9Kg
訂購型號:CMT-iM21
需搭配cMT-FHD主機使用

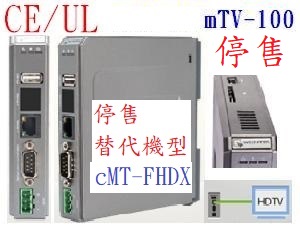

顯示器: 自行選購搭配市售觸控電腦螢幕
業界首創,創新分離概念,開創新視野
HD-720P HDMI高解析度輸出,連接觸控螢幕
顛覆傳統螢幕加主機硬體組合
可以搭配市售HDMI各種尺寸觸控電視螢幕
支援 MPI 187.5Km
觸控電腦解析度: 1280*720
記憶體: 儲存256MB / RAM 256MB
處理器: 採用快速Cortwx-A8處理器600MHz
USB Host插槽: USB2.0 *1
萬年曆/SD: 內建
內建網路LAN1:支援10/100/1000M
內建網路LAN2:支援10/100M
COM1: RS232
COM2: RS485-2W/4W
COM3: RS485-2W
輸入電源: DC24V±20%, 230mA
外觀尺寸: 130 * 115 * 27 mm
重量: 0.18 Kg
訂購型號: mTV-100
